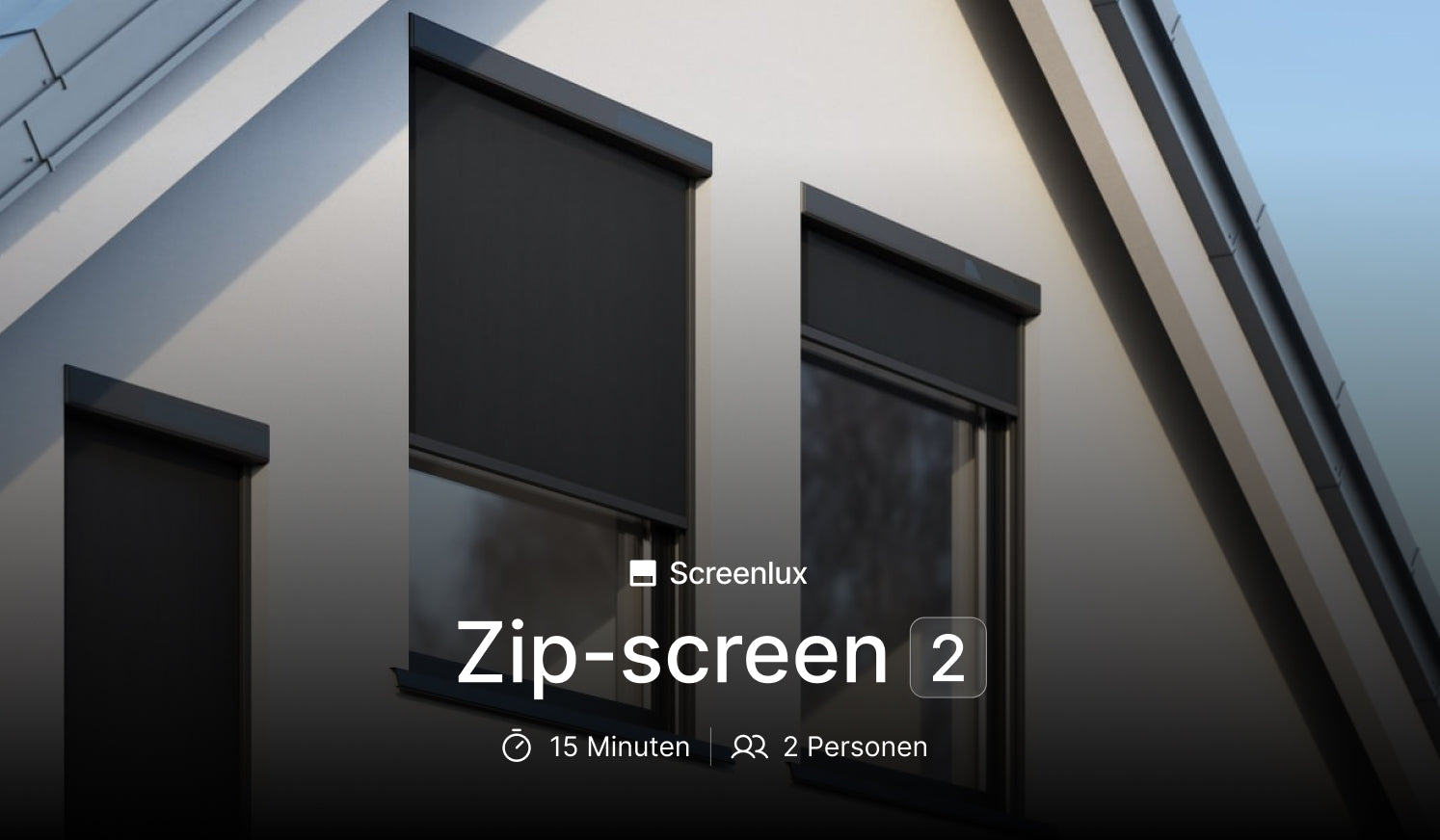

Zip-screen

Montageanleitung

Zip-screen2

15 Minuten
2 Personen
Schritt-für-Schritt-Videos

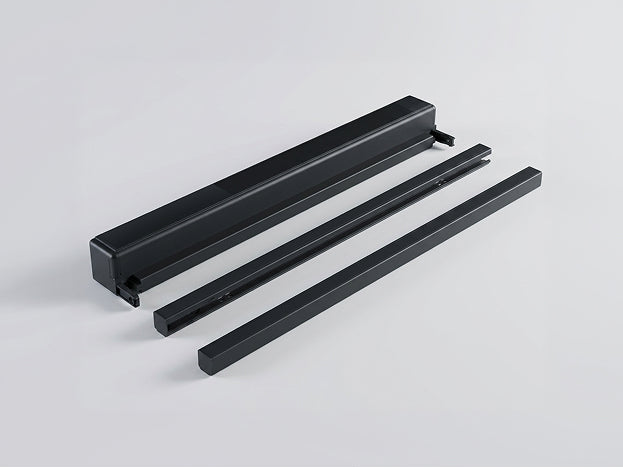

Lieferumfang

  • 1x Kassette mit vormontiertem Motor und Tuch
  • 2x Seitenprofile inklusive vormontierter Reißverschlussführung
  • Fernbedienung falls mitbestellt

So einfach ist die Montage

Folge einfach den Videos Schritt für Schritt – dein Zip-Screen ist in rund 15 Minuten montiert.

1. Seitenprofile befestigen

Verbinde die seitlichen Führungsschienen links und rechts mit der oberen Kassette. Die Profile werden durch ein cleveres Klicksystem befestigt. Du benötigst dafür kein Werkzeug.

2. Zip-Screen in Position bringen

Hebe den Zip-Screen in den Fensterrahmen oder halte ihn an die Wand, an der er installiert werden soll. Sobald er in der richtigen Position und waagerecht (in der Waage) ausgerichtet ist, kann er festgeschraubt werden.

3. Befestigung

Schraube den Zip-Screen nun in der gewünschten Position fest. Die Seitenprofile sind bereits im Abstand von jeweils 60 cm vorgebohrt, sodass du die Schrauben ganz einfach im richtigen Abstand eindrehen kannst.

4. Zip-Locker einsetzen

Setze die Reißverschlussführung (Zip-Locker) ein. Schiebe sie dazu vorsichtig nach oben in das Reißverschluss-Tuch und drücke sie anschließend fest in das Aluminium-Seitenprofil.

5. Abdeckleiste einklicken

Dank eines smarten Klicksystems kannst du nun einfach die Abdeckleisten auf die Seitenprofile einklicken, um die Schrauben zu verdecken. Das schraubenlose Design sieht nicht nur elegant aus, sondern ist auch robuster als sichtbare Schrauben.

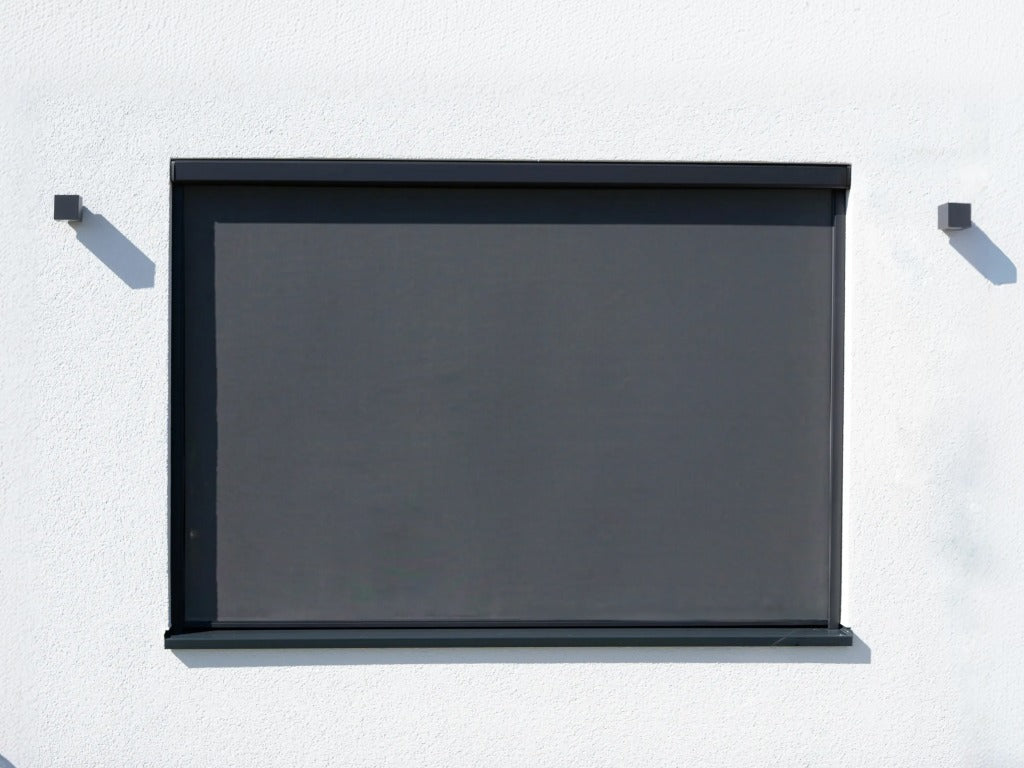

Fertig! 🎉

Glückwunsch! Du hast dir jetzt eine Pause verdient – aber davor würden wir uns riesig über eine kurze Bewertung freuen.

Bewertung schreiben
PDF-Anleitung
Direkte Rahmenmontage

1. Direkte Rahmenmontage (Standard)

Hierbei schraubst du die Führungsschienen direkt von vorne auf deinen Fensterrahmen. Das ist die einfachste und gängigste Methode, wenn der Zip-Screen in der Fensternische (Laibung) sitzen soll.

So geht's: Einfach die Führungsschienen anhalten, Löcher von vorne durchbohren und direkt mit dem Fensterrahmen verschrauben.

Seitliche Laibungsmontage

2. Seitliche Laibungsmontage (Fensterrahmen bleibt unbeschädigt)

Perfekt für Mietwohnungen oder wenn du nicht in deinen Fensterrahmen bohren möchtest. Der Zip-Screen wird seitlich direkt im Mauerwerk oder Beton der Nische befestigt.

So geht's: Du bohrst seitlich in die Mauer. Damit der Schraubenkopf später unsichtbar in der Schiene verschwindet, bohrst du die Vorderseite der Schiene etwas größer auf (10 mm Loch als Werkzeugdurchlass) und schraubst die Schiene durch die Rückseite (6 mm Loch) in der Wand fest.

Auf-Wand-Montage

3. Auf-Wand-Montage (Fassadenmontage)

Hierbei wird der Zip-Screen außen auf die Hauswand über der Fensteröffnung montiert. Der große Vorteil: Wenn der Screen hochgefahren ist, wird kein Millimeter der Glasscheibe verdeckt und du hast volles Licht.

Für gedämmte Wände (WDVS): Falls deine Hauswand gedämmt ist, solltest du keine normalen Dübel verwenden. Wir empfehlen dafür das fischer Thermax System (oder vergleichbare Abstandsmontageschrauben für Dämmungen). Diese verhindern Kältebrücken, halten starkem Wind sicher stand und sind in fast jedem normalen Baumarkt erhältlich.

Zubehör

Hier findest du alle Anleitungen für dein Screenlux-Zubehör – als Video oder als PDF zum Download.

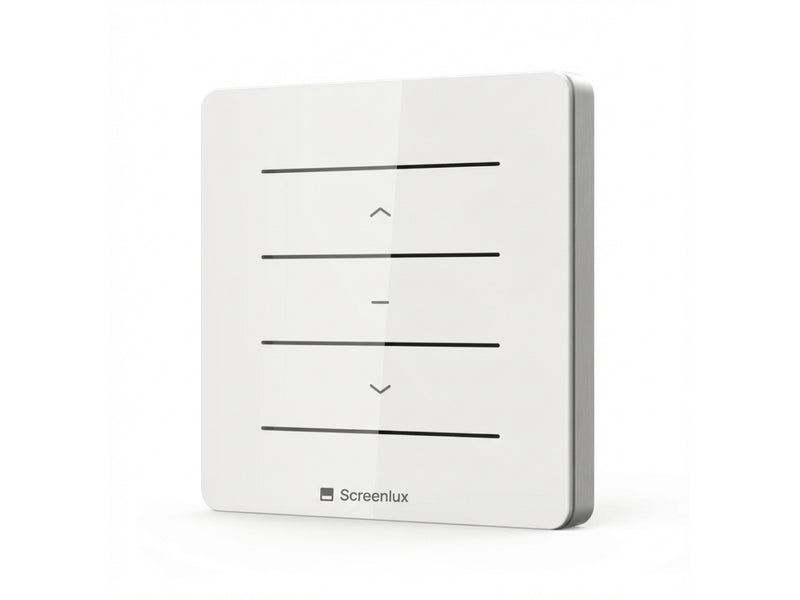

1-Kanal-Wandsender

1-Kanal-Wandsender

Kabelloser Wandschalter zum Steuern eines einzelnen Zip-Screens – ganz ohne Kabelverlegen.

PDF-Anleitung

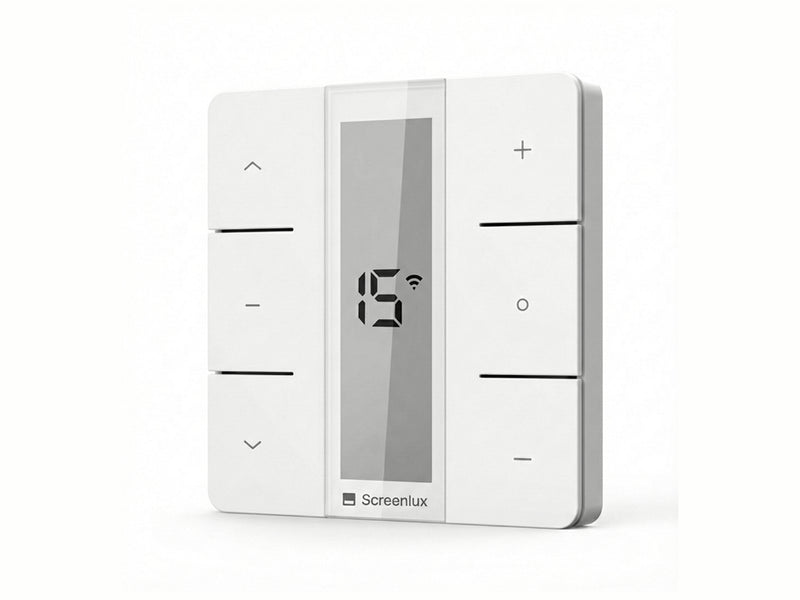

15-Kanal-Wandsender

15-Kanal-Wandsender

Steuere bis zu 15 Zip-Screens bequem per Knopfdruck – einzeln oder alle zusammen.

PDF-Anleitung
15-Kanal-Handsender

15-Kanal-Handsender

Die Fernbedienung für bis zu 15 Zip-Screens – einzeln oder gemeinsam steuerbar.

PDF-Anleitung

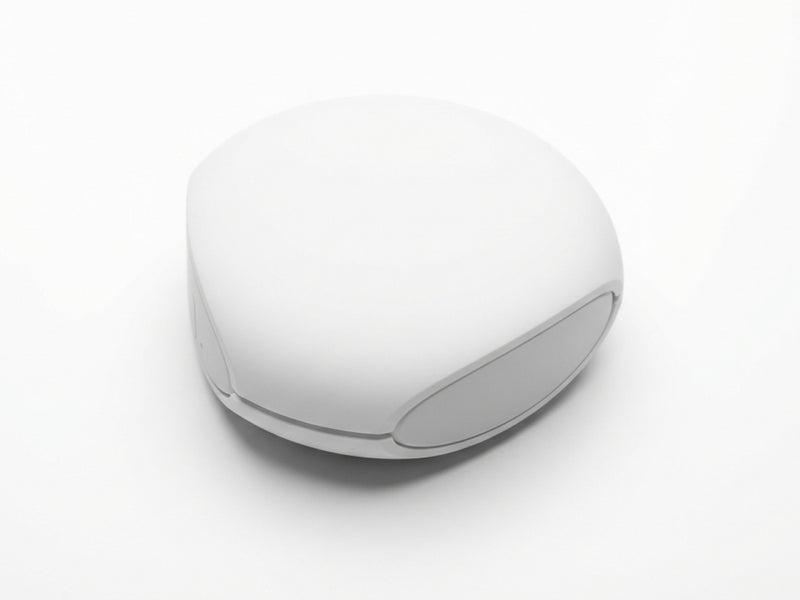

SmartHome Hub

SmartHome Hub

Steuere deine Zip-Screens per App oder integriere sie ganz einfach in dein Smart Home.

PDF-Anleitung

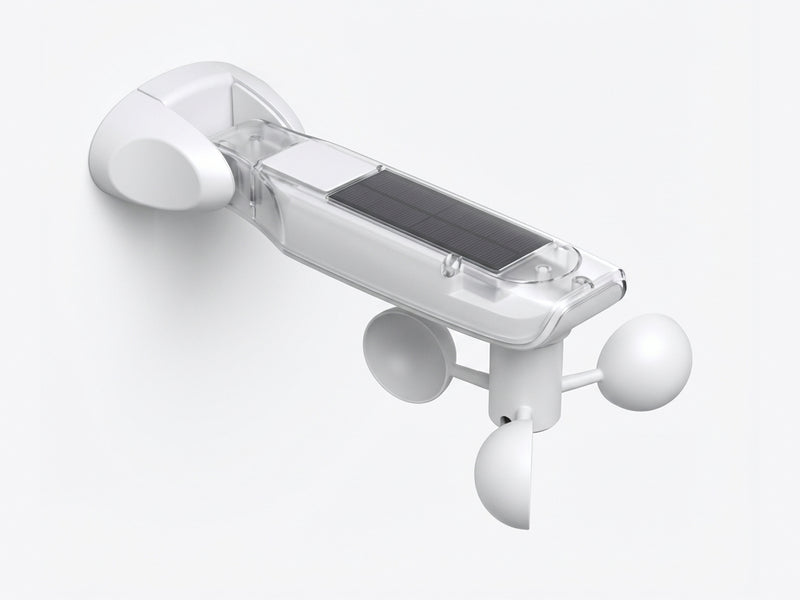

Wind- und Sonnenwächter

Wind- und Sonnenwächter

Fährt deine Zip-Screens bei Sturm automatisch ein und schützt sie so vor Schäden.

PDF-Anleitung
